Stock Permanente:

a- paso espira ó transversal
b- paso de pasadores ó longitudinal
c- Diámetro alambre espira
d- Diámetro alambre pasador

En caso de poseer cadenas laterales se debe informar básicamente:

  • Paso
  • Material
  • Distancia (Ancho) Entre centros de las cadenas laterales.

PRINCIPALMENTE HAY DE DOS TIPOS:
– DE ALAMBRE REDONDO
– DE ALAMBRE FLEJADO

CINTAS TRACCIONADAS A RODILLOS
SIN CADENAS LATERALES. SE TRACCIONAN POR MEDIO DE RODILLOS EN LOS EXTREMOS, UNO TRACTOR, UNO DE RETORNO. CIRCUNSTANCIALMENTE POR LO MENOS UNO DE LOS RODILLOS, PUEDE TENER UN RECUBRIMIENTO PARA QUE LA CINTA TENGA MAS “AGARRE” EN LA TRACCION. EN ESTA CINTAS ES UN LIMITADOR, AL LEGIR LA TRAMA DE LA MISMA, EL DIAMETRO DE RODILLO QUE SE ESTAN USANDO A MAYOR DIAMETRO, MAYOR ANGULO DE ABRACE DE LA CINTA SOBRE EL RODILLO, Y POR LO TANTO MAS TRACCION.

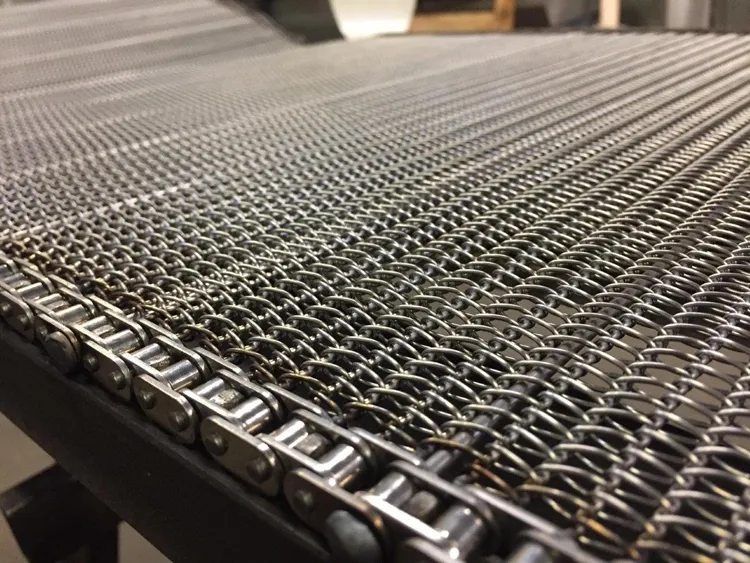

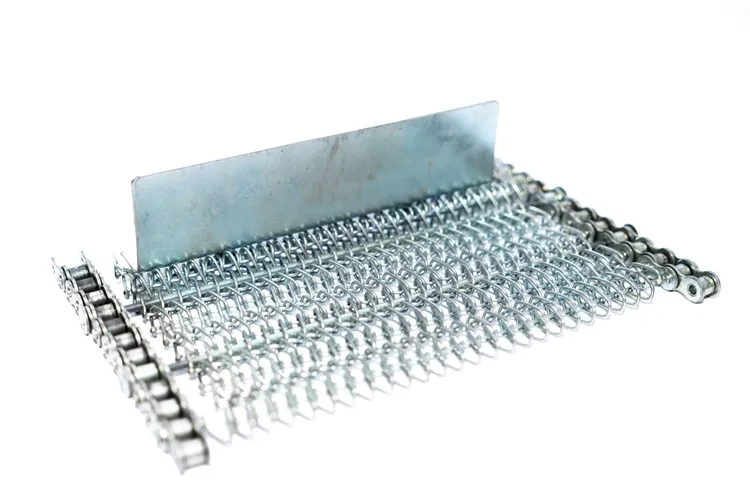

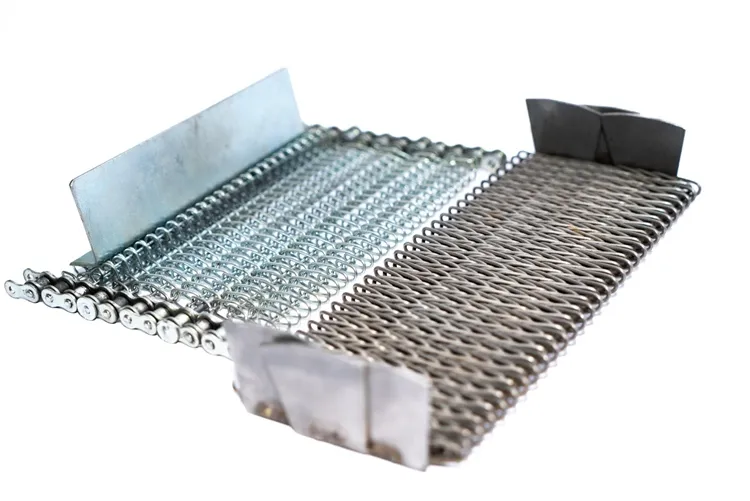

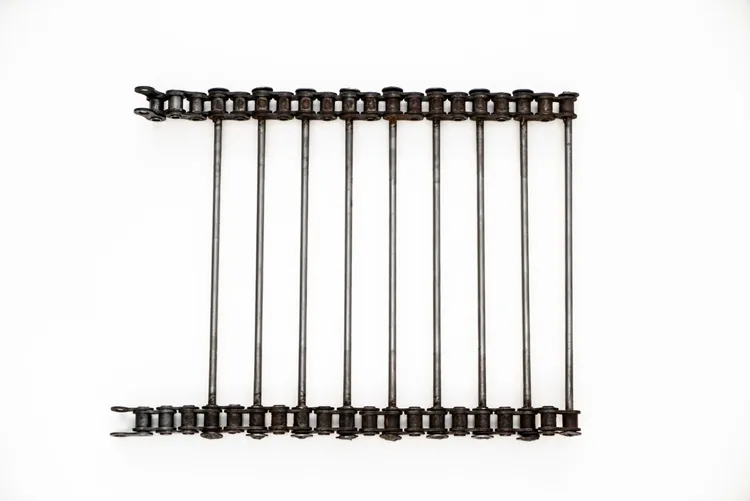

CINTA TRACCIONADAS POR CADENAS LATERALES
SE MONTA UNA CADENA EN CADA LATERAL DE LA CINTA, Y EN LOS EJES DE TRACCION Y REENVIO, SE MONTAN ADEMAS DE UNOS RODETES DE APOYO DE LA MALLA, UN PAR DE PIÑONES CON LOS QUE SE TRACCION. VENTAJAS, MUY ESTABLES EN EL DESPLAZAMIENTO LATERAL. CASI SIN PROBLEMAS DE TRACCION (NO “PATINAN”)

TIPOS DE CADENAS LATERALES:
CADENAS TIPO RENOLD
ASA 35 ( PASO 3/8)
ASA 40 (PASO ½)
ASA 50 ( PASO 5/8)
ASA 60 ( PASO ¾)
ASA 80 ( PASO 1”)
SE PUEDEN ENCONTRAR TAMBIEN CINTAS CON CADENAS DE PASO ½ Y 5/8, CON PERNO HUECO. EN ESTE CASO, EN TODOS LOS PERNOS DE LAS CADENAS SE UBICA UNA VARILLA DE VINCULACION MALLA-CADENA QUE A SU VEZ, UNE LAS ESPIRAS. LA MALLA VA SIN PASADOR ONDULADO.
CON CADENAS ESTAMPADAS DE ¾ (CINTAS DE MOVIMIENTO LINEAL)
CON CADENAS ESTAMPADAS DE 1 1/8”, CINTAS MULTIDIRECCIONALES, UTILIZADAS EN GIROFREEZERS.

MATERIALES:
EN LA MALLA SE PUEDE UTILIZAR:
ACERO CARBONO (NEGRO) SAE 1010 / 1020 / 1040 / 1050
TODOS ESTOS PUEDEN SER GALVANIZADOS.
SOPORTAN TEMP. DE TRABAJO DE HASTA 380 ºC, Y DEPENDIENDO DE LA CARGA UNOS GRADOS MAS. (POR AHÍ HASTA 400 /410 ºC)

ACEROS INOXIDABLES
AISI 304
AISI 304 L (BAJO CARBONO)
AISI 316 (USO AMBIENTES ACIDOS X EJ INDUSTRIA LECHERA O QUESOS)
ESTOS SOPORTAN UNA TEMPERATURA DE TRABAJO DE HASTA 700ºC.
AISI 310
TEMPERATURA DE TRABAJO HASTA 980 ºC
NICHROME 80/20
TEMPERATURA DE TRABAJO DE HASTA 1150ºC, MUY ESCASO EN EL PAIS DE DE MUY ALTO COSTO

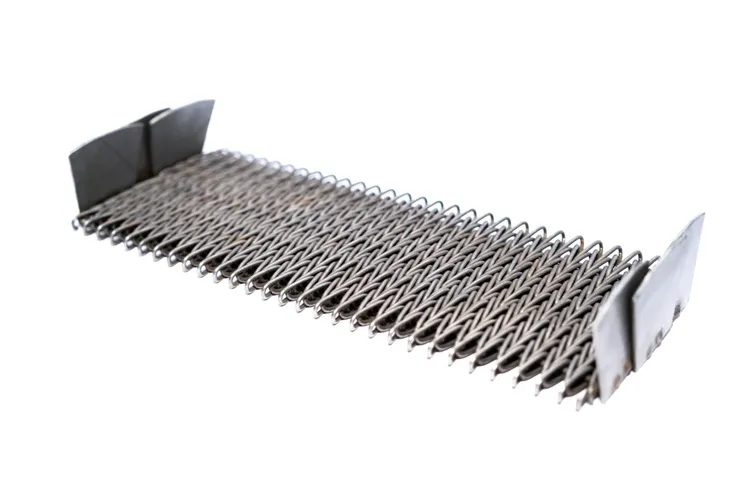

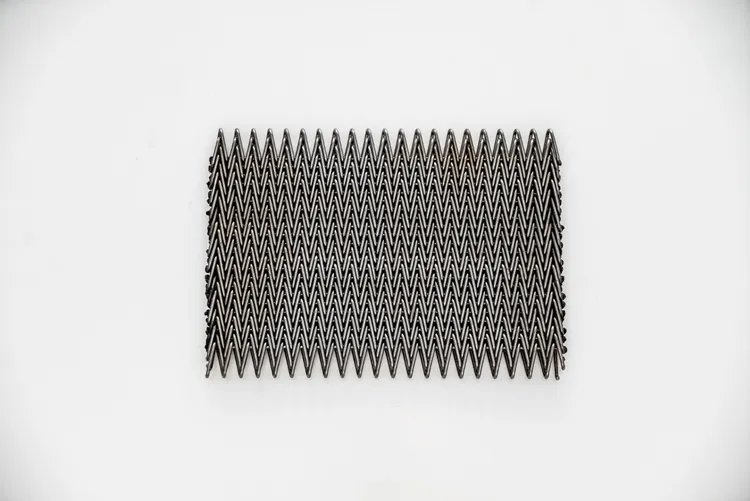

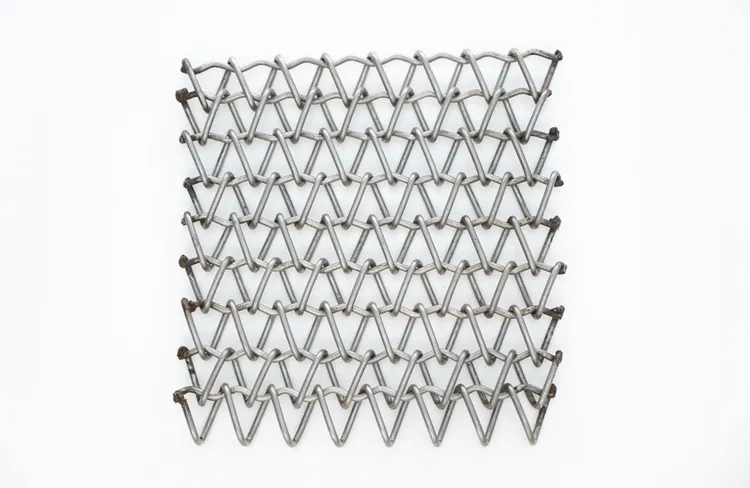

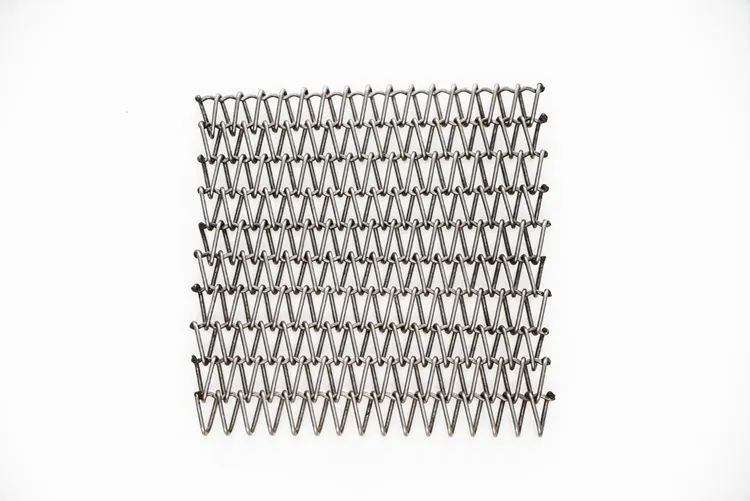

CINTAS TIPO “B” O BALANCEADAS:
SE ESPIRALA LA MITAD DE LAS ESPIRAS TOTALES EN DISTINTO SENTIDO DE GIRO, (IZQUIERDO Y DERECHO), Y SE ARMAN INTERCALANDOLAS Y UNIENDOLAS CON PASADORES ONDULADOS.

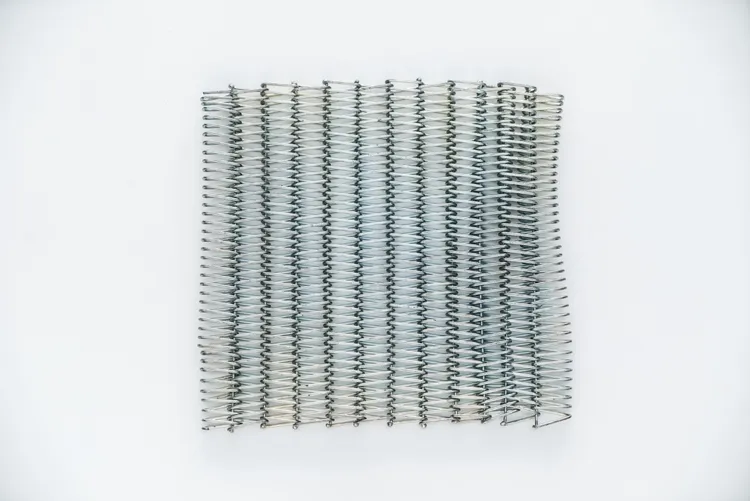

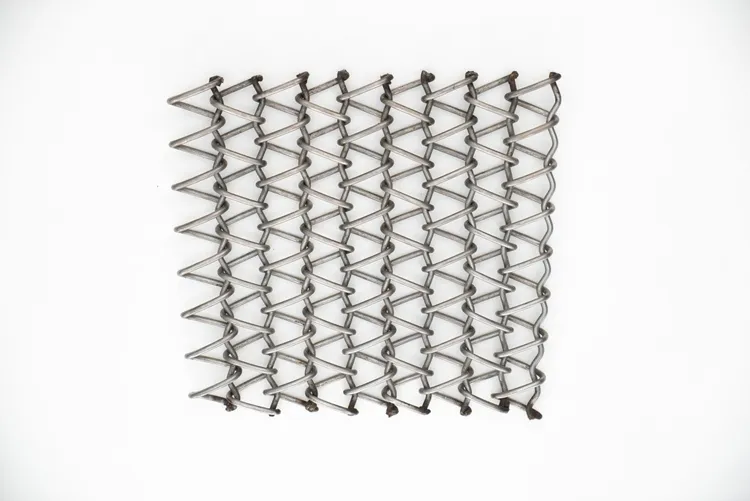

CINTAS TIPO “C” O CARACOL:
SE ARMAN SIN PASADORES, SE ENHEBRAN LAS ESPIRAS ENTRE SI.

CINTAS TIPO COMBINADAS:
ES LA MUESTRA MAS CERRADA QUE TE LLEVASTES

CINTAS TIPO RR:
CON PASADORES RECTOS, TODAS LAS ESPIRAS DE LA MISMA MANO, ALTA TEMPERATURA Y ALTA CARGA DE TRANSPORTE.

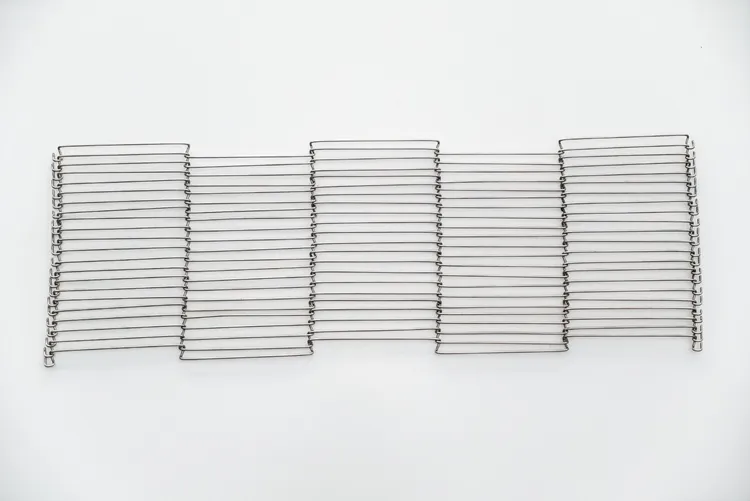

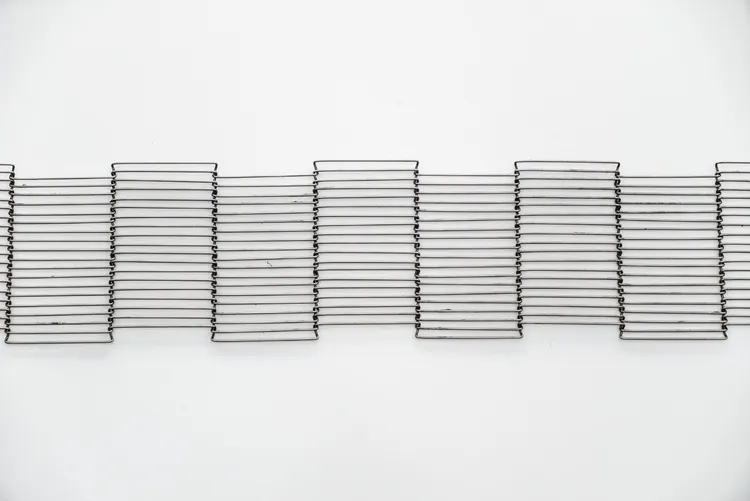

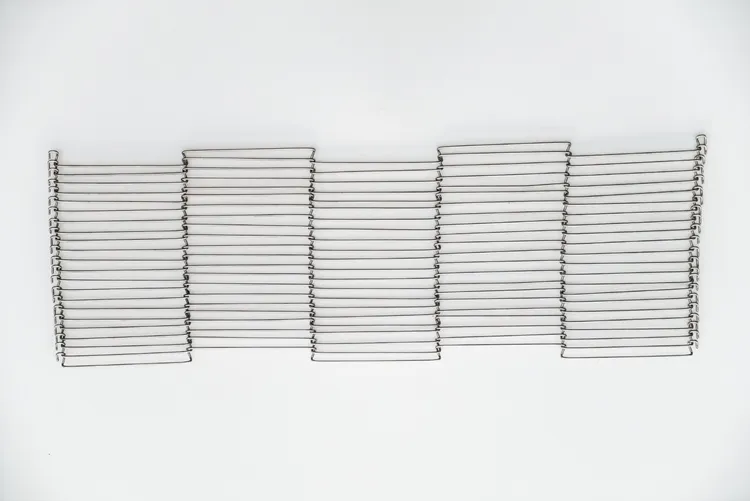

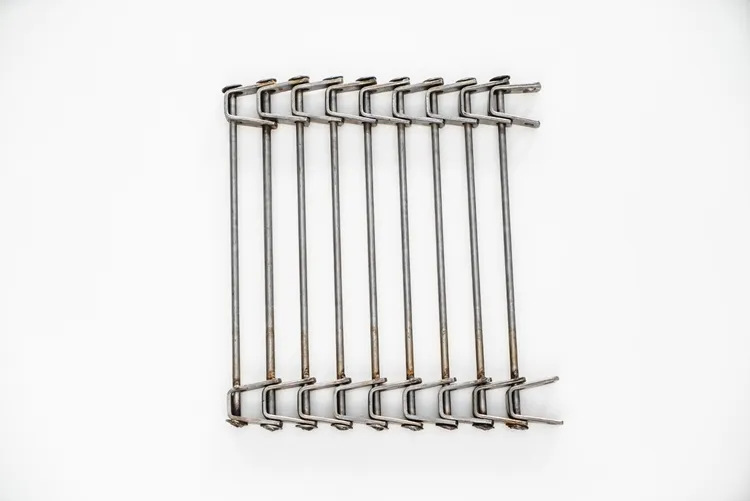

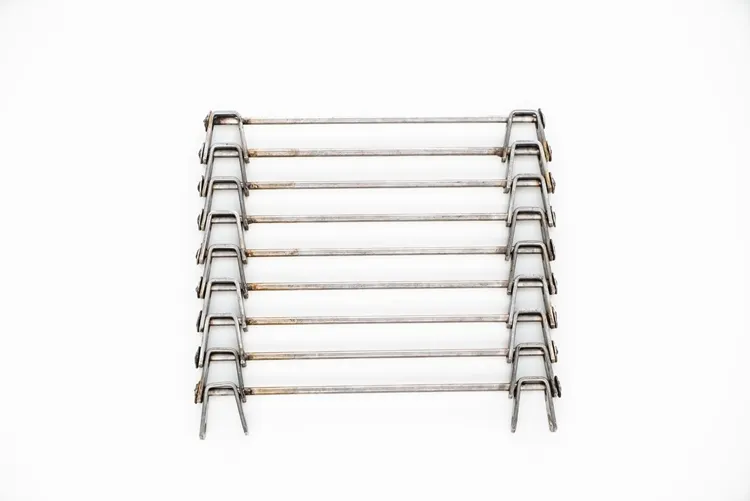

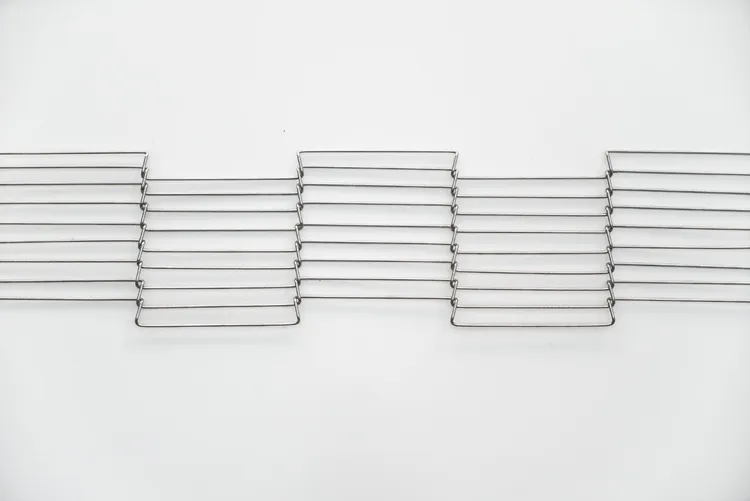

CINTAS TIPO SANIGRID:
SON DE VARILLAS RECTAS PARALELAS, ENTRELAZADAS ENTRE SI EN LOS EXTREMOS.
SE TRACCIONAN CON PIÑONES, DE AHÍ QUE EL PASO ENTRE LAS VARILLAS SEA DE ¾” (EN SU ENORME MAYORIA), O DE 1”.
EL DIAMETRO DE LAS VARILLAS SON EN EL 90% DE LOS CASOS DE 5.00 MM.
SE CALIBRA TOMANDO EL PASO, EL DIAMETRO DE VARILLAS Y EL ANCHO MAXIMO CON LOS LAZOS INCLUIDOS.

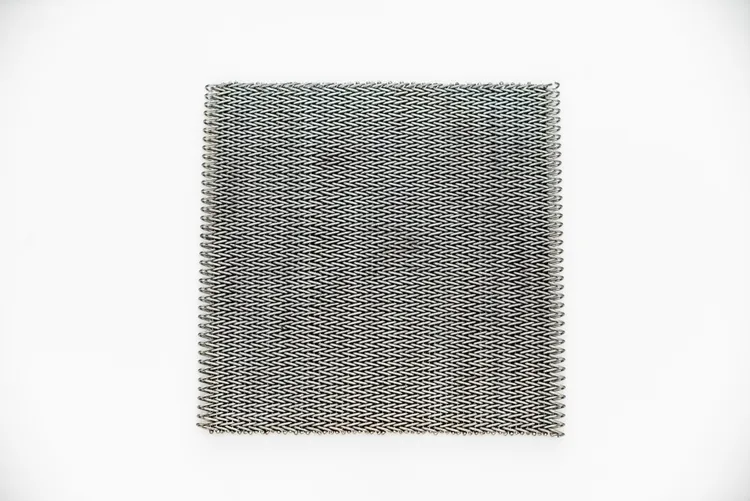

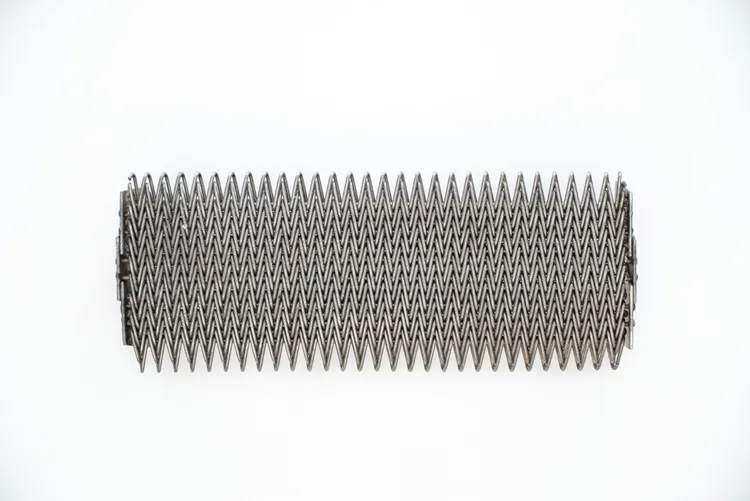

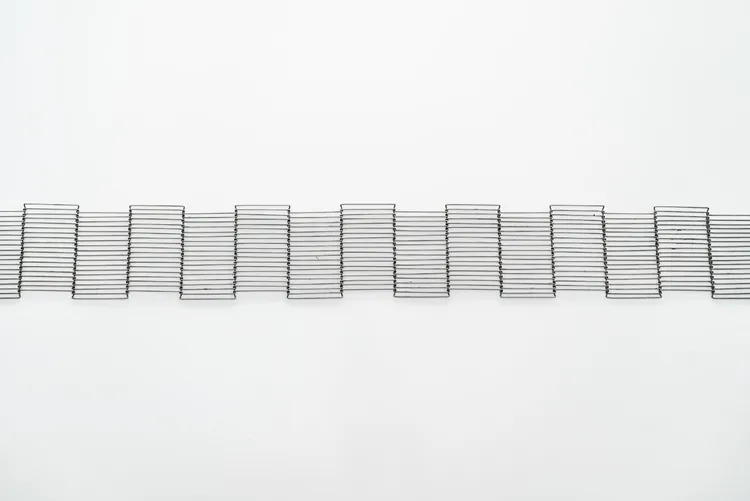

MODELOS DE MALLAS METÁLICOS
